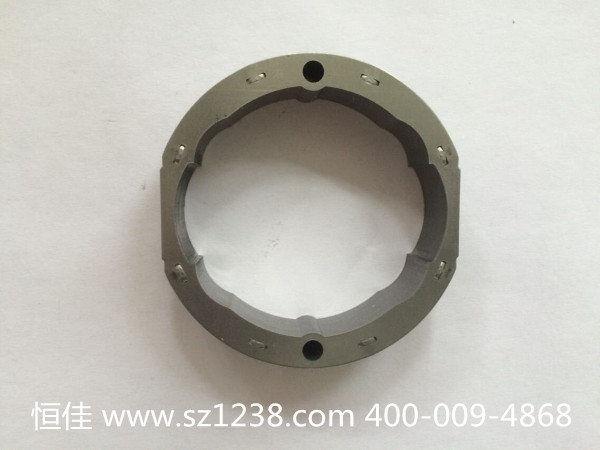

圖片2：散熱風扇的外定子

操作步驟：1）識別相符散熱風扇的外定子，2）拿起定子時檢查定子邊緣是否有毛刺。

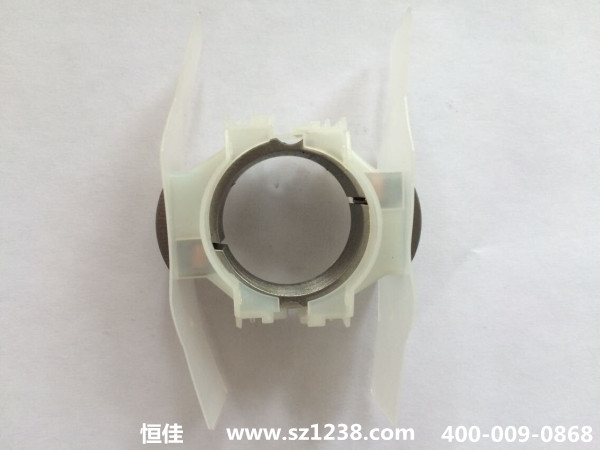

圖片3：散熱風扇的繞線架與內定子的組合

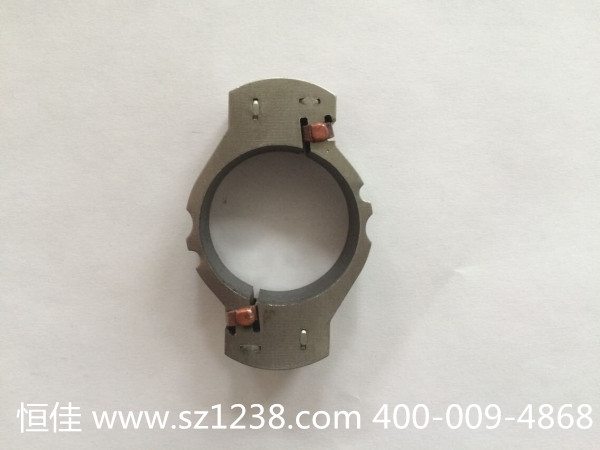

圖片4：散熱風扇的內定子

操作步驟：1）識別產品類別型號，是否與所需產品相符合。2）識別相符散熱風扇的外定子，3）拿起定子時檢查定子邊緣是否有毛刺。

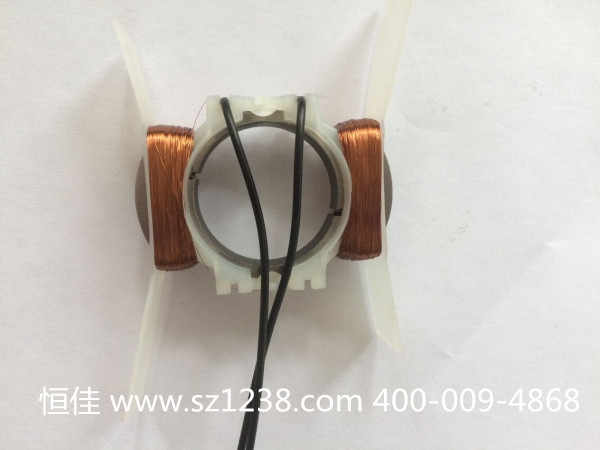

圖片5：漆包線繞定子線架

操作步驟：1）識別漆包線線徑，是否與所有要求規格一致。2）查看機器上所顯示的型號必須與繞制產品相符合。3）將漆包線從繞槽穿出，入剪線刀口中，將定子套入模具。4）將已繞好的定子從模具上取出，查看是否有單線露出線槽。5）不要用錯漆包線，線不能跑出線槽。

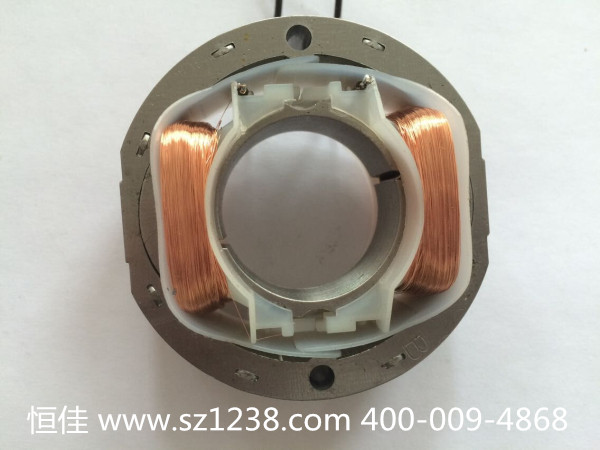

圖片6：壓模成型的定子，散熱風扇的核心半成品
